Armatki śnieżne SMI

ZUŻYCIE WODY litry na sekundę (l/s)
obwód nr	0.7MPa	1.4MPa	2.0MPa	2.8MPa	3.4MPa
1	0.8	1.1	1.3	1.6	1.8
2	0.8	1.1	1.3	1.6	1.8
3	0.9	1.3	1.5	1.8	2.0
4	0.9	1.3	1.5	1.8	2.0
5	1.2	1.7	2.1	2.4	2.7
1+2	1.5	2.2	2.7	3.2	3.5
1+2+3	2.4	3.4	4.1	4.9	5.5
1+2+3+4	3.3	4.7	5.6	6.7	7.4
1+2+3+4+5	4.5	6.4	7.7	9.1	10.1

SPECYFIKACJA TECHNICZNA
Wykonanie	armatka montowana na wieży lub trzykołowym wózku z hakiem holowniczym umożliwiającym transport za ratrakiem
Zasilanie	3x400/230 V
Wentylator	silnik wentylatora o mocy 15 - 18 kW; śmigło ze stopu aluminium, siatka ochronna ze stali nierdzewnej.
Kompresor	Atlas Copco 4.0 lub 7.5 kW, na życzenie Hydrovane 4.0 lub 7.5 kW,
Podgrzewanie	pobór mocy 4.0 kW
Zużycie wody	0.8 - 10.1 l/s
Ciśnienie wody	0.7- 3.5 MPa
Podłączenie wody	camlock 2"
Zawory	4 podgrzewane samowyzwalające zawory trójdrożne
Dysze	375 dysz (obwodów po 75 dysz)
Nukleacja	20 dysz nukleacyjnych
Filtr wodny	filtr ze stali nierdzewnej z siatką o gęstości 60
Podłączenie do sieci elektrycznej	standardowa wtyczka 63 A
Zasięg obrotu	w poziomie - 360°, w pionie - 10° - 60°
Oscylator	na życzenie, elektryczny z kątem nachylenia 70°

SPECYFIKACJA TECHNICZNA
Wykonanie	armatka montowana na wieży lub trzykołowym wózku z hakiem holowniczym umożliwiającym transport za ratrakiem
Zasilanie	3x400/230 V
Wentylator	silnik wentylatora o mocy 11 kW; śmigło ze stopu aluminium, siatka ochronna ze stali nierdzewnej
Kompresor	Atlas Copco 4.0 kW lub Hydrovane 4.0 kW
Podgrzewanie	pobór mocy 6 kW
Zużycie wody	0.8 - 8.1 l/s
Ciśnienie wody	0.7 - 3.5 MPa
Podłączenie wody	camlock 2"
Zawory	3 podgrzewane samowyzwalające zawory trójdrożne
Dysze	300 dysz (4 obwody po 75 dysz)
Nukleacja	20 dysz nukleacyjnych
Filtr wodny	filtr ze stali nierdzewnej z siatką o gęstości 60
Podłączenie do sieci elektrycznej	standardowa wtyczka 63 A
Zasięg obrotu	w poziomie - 360°, w pionie - 10° - 60°
Oscylator	na życzenie, elektryczny z kątem nachylenia 70°

SPECYFIKACJA TECHNICZNA
Wykonanie	armatka montowana na wieży lub trzykołowym wózku z hakiem holowniczym umożliwiającym transport za ratrakiem
Zasilanie	3x400/230 V
Wentylator	silnik wentylatora o mocy 5,5 kW; śmigło ze stopu aluminium, siatka ochronna ze stali nierdzewnej.
Kompresor	Atlas Copco 4.0kW lub Hydrovane 4.0 kW
Podgrzewanie	pobór mocy 1.65kW
Zużycie wody	0.5 - 3.9 l/s
Ciśnienie wody	0.7 - 3.5MPa
Podłączenie wody	camlock 1.5" lub 2"
Zawory	2 podgrzewane samowyzwalające zawory trójdrożne
Dysze	135 dysz (3 obwody po 45 dysz)
Nukleacja	20 dysz nukleacyjnych
Filtr wodny	filtr ze stali nierdzewnej z siatką o gęstości 60
Podłączenie do sieci elektrycznej	standardowa wtyczka 32 A lub 63 A
Zasięg obrotu	w poziomie - 360°, w pionie - 10° - 60°
Oscylator	na życzenie, elektryczny z kątem nachylenia 70°

ZUŻYCIE WODY - warunki średnie litry na sekundę (l/s)
obwód	Dysze	1.3MPa	2.0MPa	2.7MPa	3.4MPa
stale w ruchu	10x078	1.4	1.7	2.0	2.2
1	6x078	0.8	1.0	1.2	1.3
2	4x078	0.6	0.7	0.8	0.9
3	5x092	1.2	1.5	1.7	2.0
4	5x125	1.7	2.1	2.4	2.7
ogółem	30	5.7	7.0	8.0	9.0

SPECYFIKACJA TECHNICZNA

Wykonanie

armatka montowana na wieży lub trzykołowym wózku
z hakiem holowniczym umożliwiającym transport za ratrakiem

Zasilanie

3x400/230 V

Wentylator

silnik wentylatora o mocy 18,7 kW; 1,450 obr/min, śmigło siedmiołopatkowe ze stopu aluminium, siatka ochronna ze stali nierdzewnej.

Kompresor

Atlas Copco lub Hydrovane 4.0 kW lub 7.5 kW
na życzenie - bez kompresora (zbiorcze źródło powietrza)

Podgrzewanie

podgrzewanie zaworów wodnych 0.28 kW, podgrzewanie obwodów dysz 1.3 kW, w przypadku zastosowania zbiorczego źródła powietrza - dodatkowe ogrzewanie 0.9 kW

Zużycie wody

1.4 - 9.0 l/s

Ciśnienie wody

0.7 - 4.0 MPa

Podłączenie wody

camlock 2"

Sterowanie przepływem wody

4 podgrzewane samowyzwalające zawory trójdrożne

Dysze

30 dysz (10 stale działających, 6 - pierwszy obwód, 4 -drugi obwód, 5 - trzeci obwód, 5 - czwarty obwód)

Nukleacja

centralny sześciodyszowy nukleator

Filtr wodny

filtr ze stali nierdzewnej z siatką o gęstości 30

Podłączenie do sieci elektrycznej

standardowa wtyczka 63 A

Zasięg obrotu

w poziomie - 360°, w pionie - 10° - 60°

Oscylator

na życzenie, elektryczny do wieży i wózka z kątem nachylenia 70°

ZUŻYCIE WODY - warunki skrajne litry na sekundę (l/s)
obwód	Dysze	1.3MPa	2.0MPa	2.7MPa	3.4MPa
stale w ruchu	6x078	0.9	1.1	1.2	1.4
1	4x092	0.8	1.0	1.1	1.3
2	4x092	0.8	1.0	1.1	1.3
3	4x125	1.0	1.2	1.3	1.5
ogółem	18	3.5	4.2	4.8	5.4

ZUŻYCIE WODY - warunki średnie litry na sekundę (l/s)
obwód	Dysze	1.3MPa	2.0MPa	2.7MPa	3.4MPa
stale w ruchu	6x078	0.9	1.1	1.2	1.4
1	4x092	0.8	1.0	1.1	1.3
2	4x125	1.0	1.2	1.3	1.5
3	4x140	1.4	1.7	1.9	2.2
ogółem		4.1	4.9	5.5	6.3

SPECYFIKACJA TECHNICZNA

Wykonanie

armatka montowana na wieży lub trzykołowym wózku z hakiem holowniczym umożliwiającym transport za ratrakiem

Zasilanie

3x400/230 V

Wentylator

silnik wentylatora o mocy 18,7 kW; 1,450 obr/min, śmigło siedmiołopatkowe ze stopu aluminium, siatka ochronna ze stali nierdzewnej

Kompresor

Atlas Copco 4.0 lub 7.5 kW, na życzenie Hydrovane 4.0 lub 7.5 kW, na życzenie - bez kompresora (zbiorcze źródło woda - powietrze)

Podgrzewanie

pobór mocy 0,25 kW, na życzenie - ogrzewanie dysz 0.5 - 1.3 kW, w przypadku zastosowania zbiorczego źródła powietrza - dodatkowe ogrzewanie 0.9 kW

Zużycie wody

zalecane: na wózku od 0.5 do 6.3 l/s, na wieży
od 1.1 do 7.9 l/s

Ciśnienie wody

0.7 - 4.0 MPa

Podłączenie wody

camlock 2"

Zawory

3 podgrzewane samowyzwalające zawory trójdrożne

Dysze

18 dysz (6 stale działających, 4 - pierwszy obwód, 4 -drugi obwód, 4 - trzeci obwód)

Nukleacja

centralny sześciodyszowy nukleator

Filtr wodny

filtr ze stali nierdzewnej z siatką o gęstości 30

Podłączenie do sieci elektrycznej

standardowa wtyczka 63 A

Zasięg obrotu

w poziomie - 360°, w pionie - 10° - 60°

Oscylator

na życzenie, elektryczny do wieży i wózka z kątem nachylenia 70°

Dbamy o Twoją kieszeń !

Ważnym elementem filozofii firmy SMI jest aktywne uczestnictwo w obniżaniu kosztów Twoich inwestycji. Nasza oferta została skonstruowana tak, aby możliwie najtaniej dało się wymienić zużyte elementy na nowe lub zmodernizować posiadany stary sprzęt. Zestaw podzespołów „CONVERSION KIT” zawiera nowe rozprowadzenia wody, nukleatory, filtr i zawory, które łatwo dają się zamontować w armatkach śnieżnych starszych typów umieszczonych na wieży lub wózku (Highland, Boyne, Silent Storm).

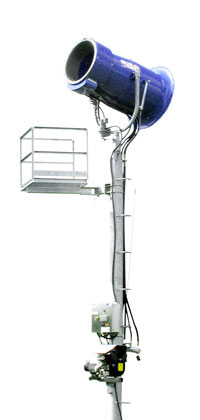

nieskomplikowane oczyszczanie filtra wodnego	pierścienie dysz	podgrzewane rozprowadzenie wody	haki służące do transportu za pługiem śnieżnym	Super Wizzard na wieży


podwieszany kompresor	nierdzewny panel sterowniczy	podgrzewane rozprowadzenie wody	haki służące do transportu za pługiem śnieżnym

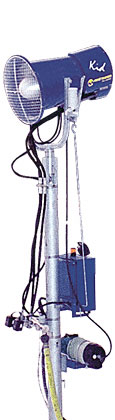

rozprowadzenie wody ze stali nierdzewnej	podwieszany kompresor Hydrovane	standardowy kompresor Atlas Copco	podgrzewane rozprowadzenie wody	KID WIZZARD na wieży

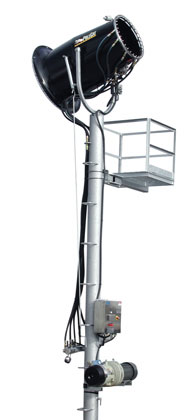

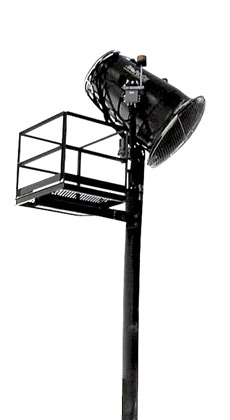

kompresor tłokowy 4 kW	nierdzewny pierścień z dyszami	nierdzewny panel sterowania	Oscylator	wieża 6m z koszem montażowym


nierdzewny panel sterowania	niezawodny kompresor Hydrovane	podgrzewane rozprowadzenie wody	Oscylator
